Jeżeli masz problem z rozpoznaniem i nazewnictwem kabli i przewodów, to ten artykuł jest dla Ciebie. Poniżej znajdziesz wyjaśnienie symboli i zastosowanie przewodów słaboprądowych.

Data dodania: 2012-05-31

Wyświetleń: 2491

Przedrukowań: 0

Głosy dodatnie: 0

Głosy ujemne: 0

WIEDZA

0 Ocena

Licencja: Creative Commons

Przewody antenowe (koncentryczne)

Zastosowanie: Do połączeń między odbiornikami TV a instalacjami antenowymi, satelitarnymi i telewizji przemysłowej.

Symbolika: YWDXpek - przewód współosiowy (W), wielkiej częstotliwości, o żyle wewnętrznej miedzianej jednodrutowej (D), o izolacji polietylenowej piankowej (Xp), o żyle zewnętrznej w postaci rurki z taśmy poliestrowej pokrytej aluminium (ek) i oplotu z drutów miedzianych oraz powłoce polwinitowej.

KABELEK3

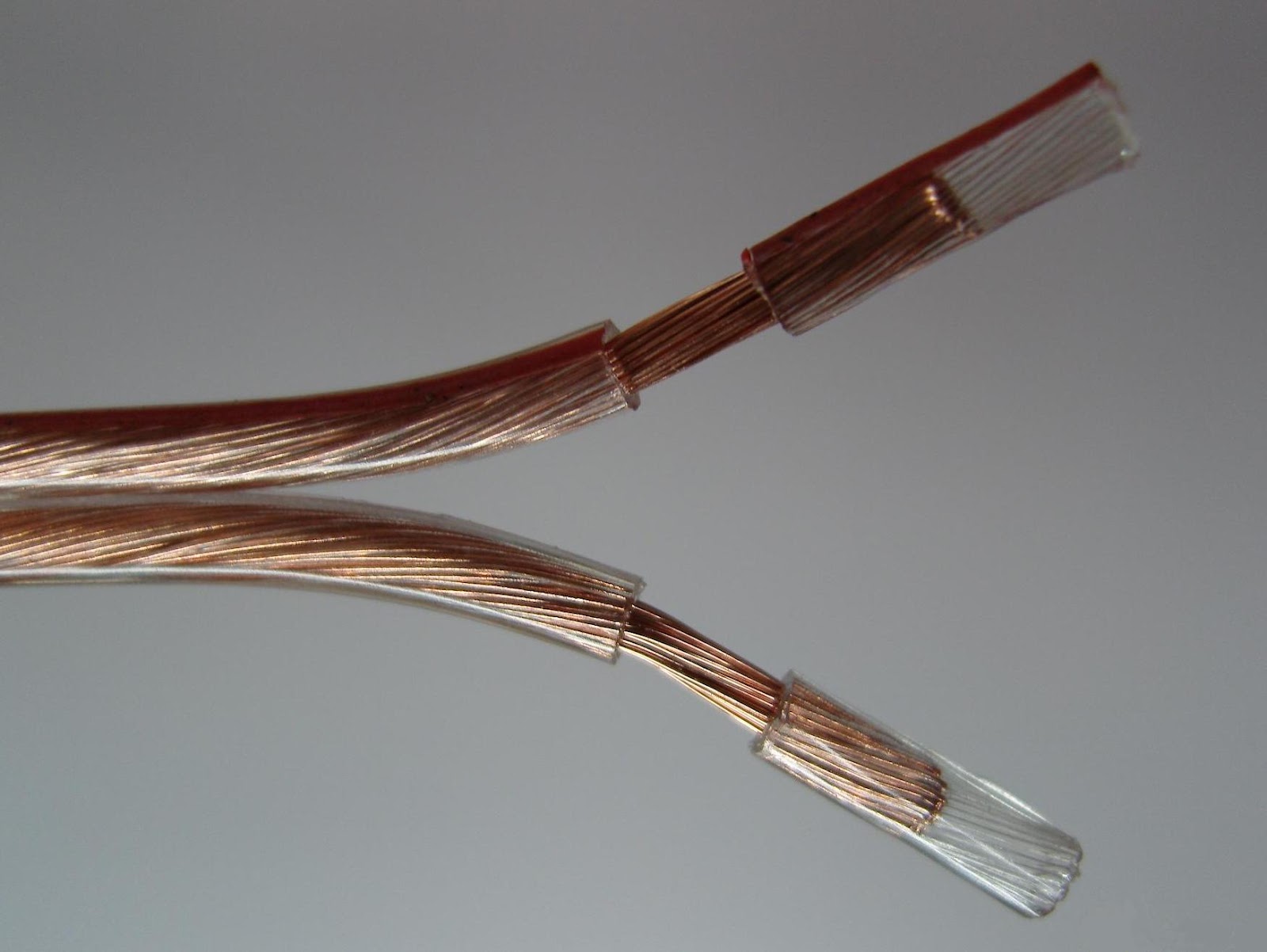

Przewody głośnikowe TLgYp

TLgYp - przezroczyste z czarnym lub czerwonym wzdłużnym paskiem na jednej z żył (bardzo giętki).

Zastosowanie: Stosowane do połączeń między kolumnami głośnikowymi a wzmacnia-czami mocy.

Symbolika: T - przewód telekomunikacyjny; L - żyły skręcone z miękkich drutów Cu; Y - izolacja z PCV; g - bardzo giętki; p - przewód płaski.

SN200217

Przewody teleinformatyczne

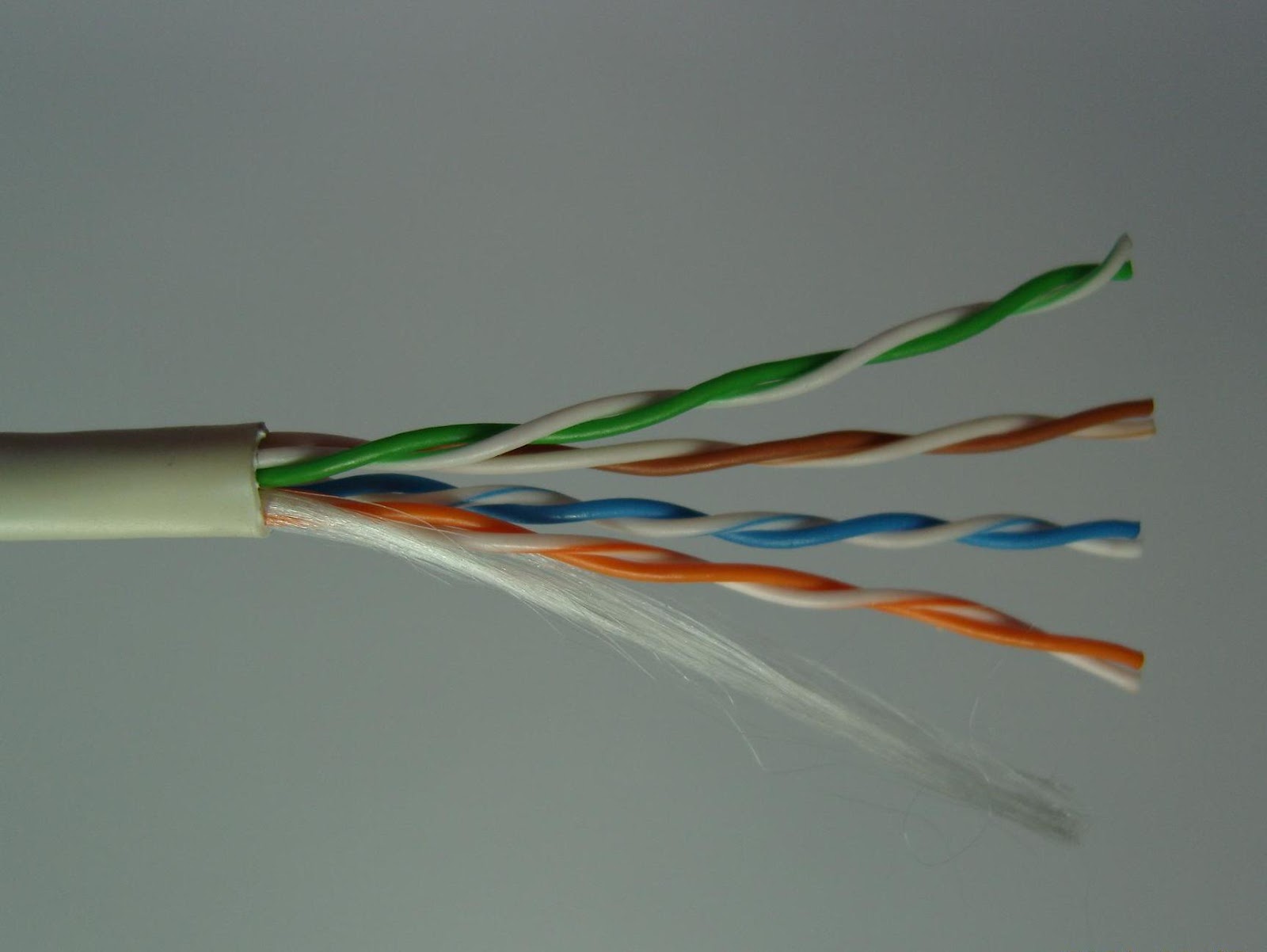

UTP - Przewód teleinformatyczny kategorii 5e z wiązkami parowymi o izolacji żył z polietylenu i powłoce zewnętrznej z PCV

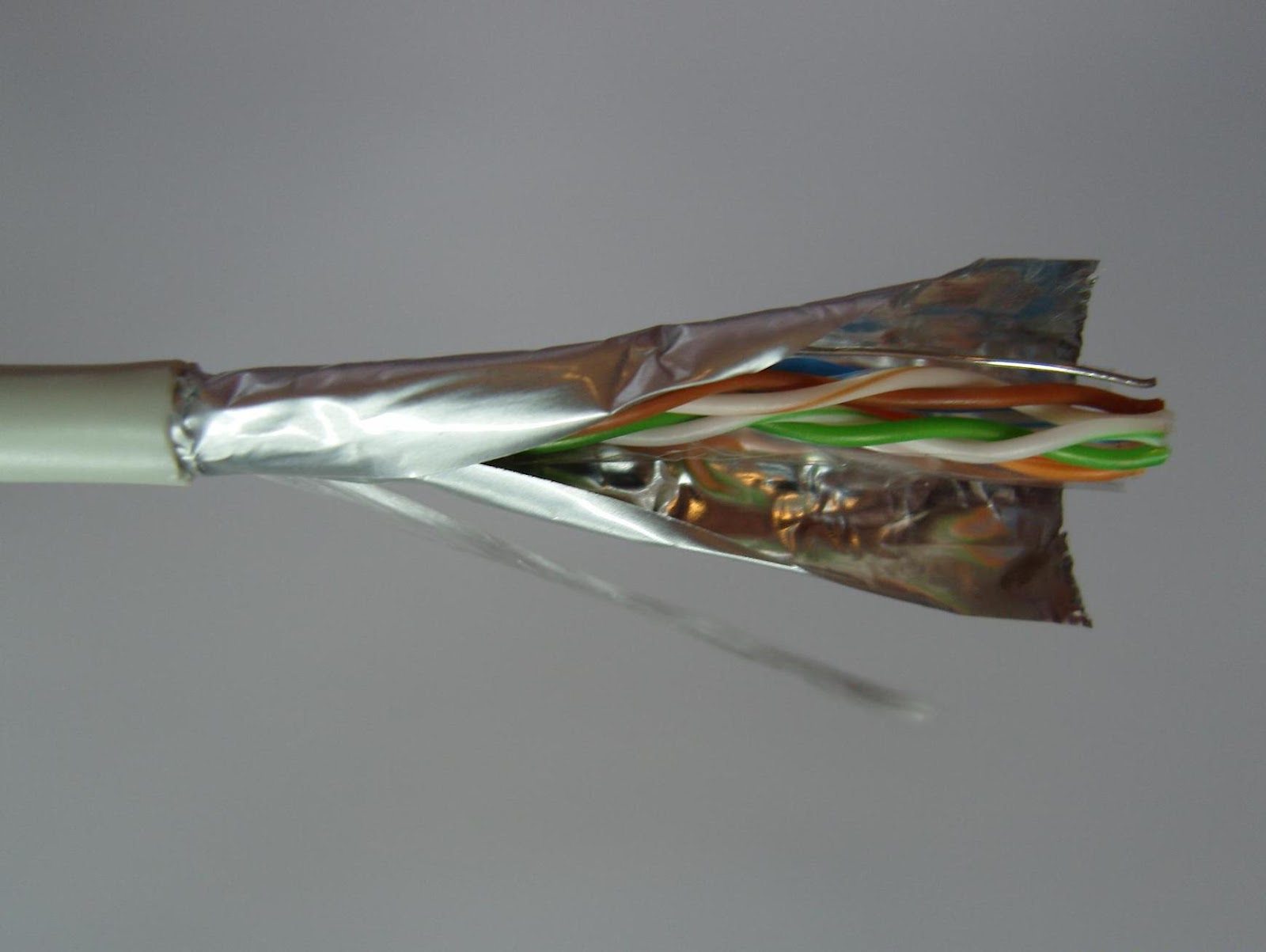

FTP - Przewód teleinformatyczny kategorii 5e z wiązkami parowymi o izolacji żył z polietylenu, ze wspólnym ekranem w postaci taśmy PET/AL i powłoce zewnętrznej z PCV
Zastosowanie: Kable przeznaczone do połączeń telefonicznych, teletransmisyjnych i przetwarzania informacji. Sieci teleinformatyczne

SN200125  SN200114

Przewody domofonowe YTDY

Zastosowanie: w instalacjach niskonapięciowych:

- Instalacja urządzeń  domofonowych, alarmowych

- Do zdalnego sterowania, przesyłania sygnałów, transmisji danych

- Stosowane w telefonii

Symbolika: Y - powłoka z PCV; TD - żyły jednodrutowe, miedziane; Y - izolacja z PVC.
